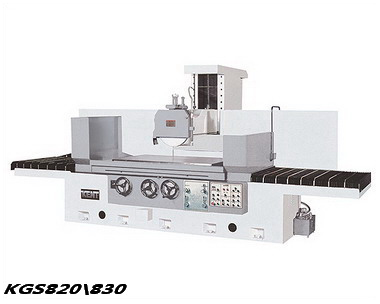

建德平面磨床 KGS-820/KGS-830 规格

平面大水磨 KGS-820/KGS-830特性

上下轴配置平衡配重系统

磨头上下安装机械式平衡配重，使磨头在整个上下进刀保持垂直，减少磨头倾斜，提高加工精度，延长使用寿命。

平面大水磨配备油冷却系统之油压系统

双缸驱动式，配合独立式油压系统之设计，使工作台具7-25m/min多段可调之速度与低震动之特性，搭配配液压油用油冷机，先行循环冷却回油之温度，随时供应正常温度之液压油至油压系统，保持机器研磨之精度，避免因油温过高而影响工作物之精度。

全支撑之工作台硬轨结构

工作台采全支撑硬轨结构，搭配Turcite–B与手工铲刮保证工作台在负荷的情况下，减低阻尼系数，确保工作台之平稳运行与研削精度。

高刚性铸件体

铸件体经由工程仿真分析（cosmos）计算，立柱及机头采双层璧设计，具高抗弯与抗扭刚性。

高精度之法兰式主轴

磨床主轴由建德本厂自行研发与制作，从外管之原料开始至组装(除进口轴承外)，在温控及无尘车间装配，正因在这样严格的生产条件下，主轴受温度变化影响小，噪音低及无振动，能够提供多年的服务而不发生问题。 本机台并采用法兰式主轴之设计，搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后，安装于机头座上，保证主轴之偏转远低于 0.002mm.。

自动润滑系统

采循自动润滑装置，各传动螺杆和滑动面均得到润滑，润滑系统配有自我检测功能，当油罐内液位降低到设定位置时，液位开关发出警报。

建德磨床PLC电气控制系统

LCD触控屏幕，软键式面板，各项研磨条件设定一目了然，触控屏设置多样磨削方式，操作简单、方便。易学易懂，无需经过专业的培训，其参数以闪存(Flash RAM)方式记忆储存,没有停电遗失数据的问题。

简易图型化操作设定

自动磨削可设置粗磨、半精磨、精磨、光磨，可直接输入各种磨削方式的进给量，进给次数，及光磨次数；输入总磨削量，粗磨增量，精磨量及精磨增量，无火花行程，砂轮主轴后退距离。循环结束后，工作台停止，可根据操作人员的习惯，将主轴和冷却装置设定为继续或停止运行。

防溅大墙板

机台后方可加装防溅大墙板，可有效遮挡研磨水和铁屑飞溅到机器后方，不仅可维持机器之清洁度，甚至避免研磨液喷进机器之滑轨，确保机器之寿命和精度。

关于建德平面大水磨规格型号说明

• KGS-820AHD（三轴自动型）
• KGS-820WM（三轴自动，上下程序控）
• KGS-830AHD（三轴自动型）
• KGS-830WM（三轴自动，上下程序控）

平面大水磨 KGS-820/KGS-830 配置

砂轮及法兰、脚垫及螺丝、平衡台及平衡棒、油压砂轮修整器、工具及工具箱、冲水装置、光学尺、电磁吸盘、油冷系统、大墙板、纸带过滤器。
